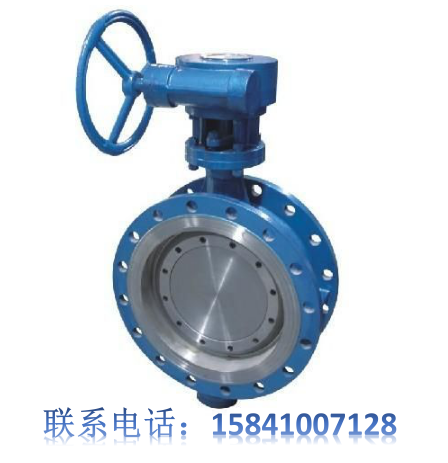

蝶阀概述

蝶阀，也被称为翻板阀，是一种结构相对简单的调节阀，主要用于低压管道介质的开关控制。其特点是关闭件为圆盘，围绕阀轴旋转以实现开启与关闭功能。通过转动90°，即可完成一次启闭过程。改变蝶板的角度可以控制介质流量。理想的流量特性是指在实验条件下保持阀门前后压差恒定时得到的流量特性。

蝶阀的特点及应用领域

蝶阀以其耐磨、使用寿命长、密封性能好和开关轻便等优点而著称，主要作为截断阀使用。随着技术的发展，蝶阀越来越多地应用于低压大中口径管道上。用户在选择蝶阀时应考虑以下因素：

• 明确管道参数：包括管道口径、允许流阻、阀座孔通径大小等。
• 材质的选择：依据管道温度选择合适的蝶阀材质。

选用原则建议：

1. 流量调节需求：推荐采用蜗轮蜗杆传动、气动或电动的带V形开口的调节蝶阀。
2. 石油、天然气输送管线：对于需要清扫的主管线，地下埋设时推荐全通径、全焊接结构；地上则可选法兰连接或焊接连接的蝶阀。
3. 高温介质系统：如冶金、电力、石化装置等，金属对金属密封蝶阀是理想选择。
4. 炼油装置：催化裂化装置适用升降杆式蝶阀。
5. 成品油输送管线：法兰连接蝶阀为佳。
6. 氧气管路系统：需严格脱脂处理的固定球蝶阀。
7. 腐蚀性介质系统：不锈钢制造、聚四氟乙烯密封圈的蝶阀。
8. 城市煤气和天然气管路：浮动蝶阀。
9. 低温介质系统：加装阀盖的低温蝶阀。

使用工况和介质

蝶阀适用于多种工程系统，包括但不限于发生炉、煤气、天然气、液化石油气、冷热空气、化工冶炼、发电环保以及建筑给排水等领域，用于调节和截断各类流体介质的流动。

选择蝶阀的方法

1. 流量特性的选择：蝶阀提供了不同的流量特性选项，用户应基于工艺要求和控制需求进行选择。
2. 口径的选择：根据工艺要求确定阀门口径，确保流通能力满足设计需求。正确的计算方法对于避免阀门尺寸过大或过小至关重要。
